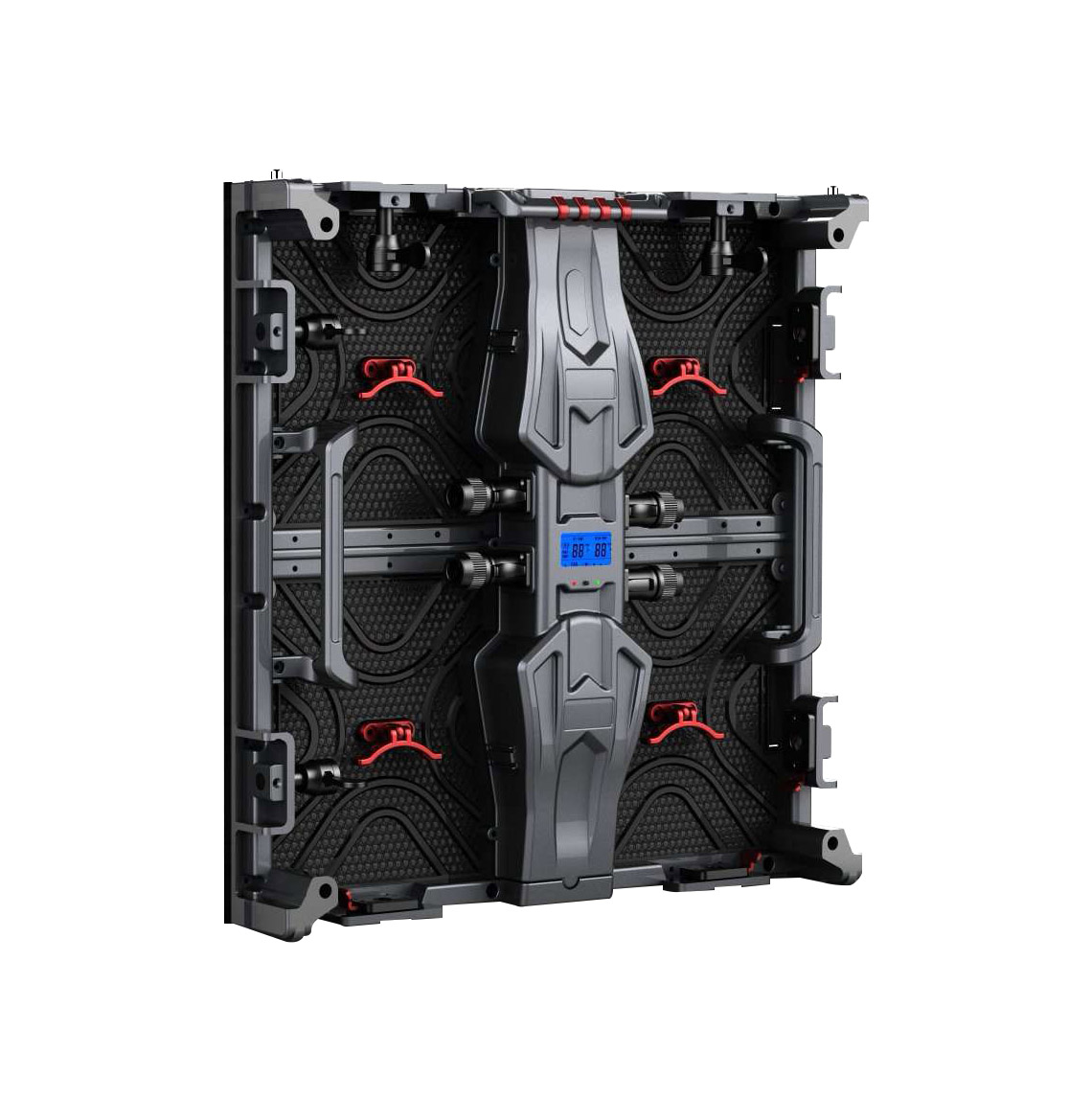

R1シリーズ
R1 (P2.6/P2.9/P3.9/P4.8)
製品メリット：
- 電源ボックスユニット化のデザイン、メンテナンスよりスムーズ
- モジュール間の連結はケーブル無し
- 電源ボックス内部もケーブル無しの連結でより安定性が高い
- キャビネットは薄く軽くデザインし、単パネル僅か7.5KG
- モジュールは独自の開発で左右交換可能
- PCB基板とマスクなども独自開発で，広視野角、逆光無し、より高画質の映像など表示可能
製品シリーズモデル
P2.6
P2.9
P3.9
P4.8
P3.9
P4.8
製品パラメーター
R1シリーズ
| 屋内 | 屋外 | |||||
| ピクセルピッチ | 2.604 | 2.976 | 3.91 | 4.81 | 3.91 | 4.81 |
| LEDランプ | SMD2020 | SMD2020 | SMD2020 | SMD2020 | SMD1921 | SMD1921 |
| 密度 | 147456dots/m2 | 112896dots/m2 | 65536dots/m2 | 43264dots/m2 | 65536dots/m2 | 43264dots/m2 |
| 輝度 | 800-1000nits | 800-1000nits | 800-1000nits | 800-1000nits | ≥3500nits | ≥3500nits |
| IPレーティング | IP31 | IP31 | IP31 | IP31 | IP65 | IP65 |
| ケース材質 | アルミをダイカストする | アルミをダイカストする | ||||
| スキャン | 24スキャン | 21スキャン | 16スキャン | 13スキャン | 16スキャン | 13スキャン |
| モジュールの重量 | 0.5kg | 0.5kg | 0.5kg | 0.5kg | 0.5kg | 0.5kg |
| キャビネットの重量 | 7.5kg | 7.5kg | 7.5kg | 7.5kg | 8kg | 8kg |
| モジュールサイズ | 250 * 250ミリメートル | 250 * 250ミリメートル | 250 * 250ミリメートル | 250 * 250ミリメートル | 250 * 500ミリ | 250 * 500ミリ |
| キャビネットサイズ | 500 * 500 * 85mm | 500 * 500 * 85mm | 500 * 500 * 85mm | 500 * 500 * 85mm | 500 * 500 * 85mm | 500 * 500 * 85mm |
| モジュールピクセル | 96 * 96ドット | 84 * 84ドット | 64 * 64ドット | 52 * 52ドット | 64 * 128ドット | 52 * 104ドット |
| キャビネットピクセル | 192 * 192ドット | 168 * 168ドット | 128 * 128ドット | 104 * 104ドット | 128 * 128ドット | 104 * 104ドット |
| 最大の力 | 500平方メートル | 500平方メートル | 500平方メートル | 500平方メートル | 550平方メートル | 550平方メートル |
| 平均パワー | 160平方メートル | 160平方メートル | 160平方メートル | 160平方メートル | 200 w / sqm | 200 w / sqm |
| 視野角 | 水平140（+ 70 / -70）度垂直140（+ 70 / -70）度 | |||||
| 制御方法 | 同期/非同期 | |||||
| 明るさ制御 | 256レベル | |||||
| オペレーティング・システム | AV、Sビデオ、VGA、DVI、YPbPr、HDMI、SDI | |||||
| 仕事の湿度 | 10％〜90％ | |||||
| 作業温度 | ﹣20〜﹢ 65℃ | |||||
